LBJ-100kN螺旋拉拔測試儀
 LBJ-100kN螺旋拉拔測試儀是中國建筑科學研究院根據《混凝土用膨脹型、擴孔型建筑錨栓》JG160-2004標準研制生產的試驗裝置。為各種錨栓的抗拉試驗提供的檢驗設備，也可以添加剪切板和剪切套用于剪切試驗。

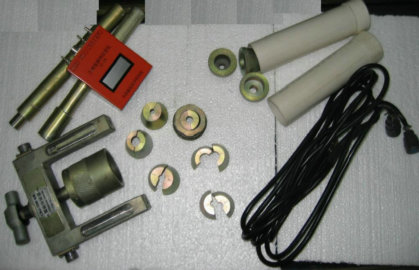

<一> LBJ-100kN螺旋拉拔測試儀的組成：
（1）      LBJ-100kN螺旋拉拔器；
（2）      100kN 荷載傳感器（與拉拔器成一體）；
（3）      HZ-3A正峰值保持應變儀；
（4）      錨栓夾頭一套（ф6、ф8、ф10、ф12、ф14、ф16）。

<二> 使用說明：
（1）      用導線將螺旋拉拔器上的兩個五芯插座與HZ-3A正峰值保持應變儀連接（注意：插頭插座的定位孔要對應）。
（2）      將錨栓拉具下面的拉頭旋下，根據不同種類或不同直徑規格的錨栓換上對應的錨栓夾頭，再安裝在錨栓拉具上。
（3）利用棘輪扳手，旋轉拉直錨栓拉具，注意：稍微加一點力即可。
（4）調整HZ-3A正峰值保持應變儀零點（儀表使用詳見HZ-3A正峰值保持應變儀使用說明）。
（5）最好利用棘輪扳手旋轉加力，根據《混凝土用膨脹型、擴孔型建筑錨栓》JG160-2004標準中的規定進行加載試驗檢測。
